SKAPA Elinstallation 21

Beskrivning

SKAPA Elinstallation 21 har symboler och verktyg för att rita elinstallationer

SKAPA Elinstallation följer branschens standarder och praxis, men du har också möjlighet att anpassa symbolerna och verktygen efter dina egna behov och preferenser. Du kan till exempel ändra linjefärg, teckensnitt och storlek på symbolerna. När du är klar med din ritning sparar du den i PDF-format som är lätt att dela och skriva ut.

Skalenligt

I Bluebeam Revu kan du snabbt och enkelt ange en förinställd skala eller kalibrera utifrån ett referensmått.

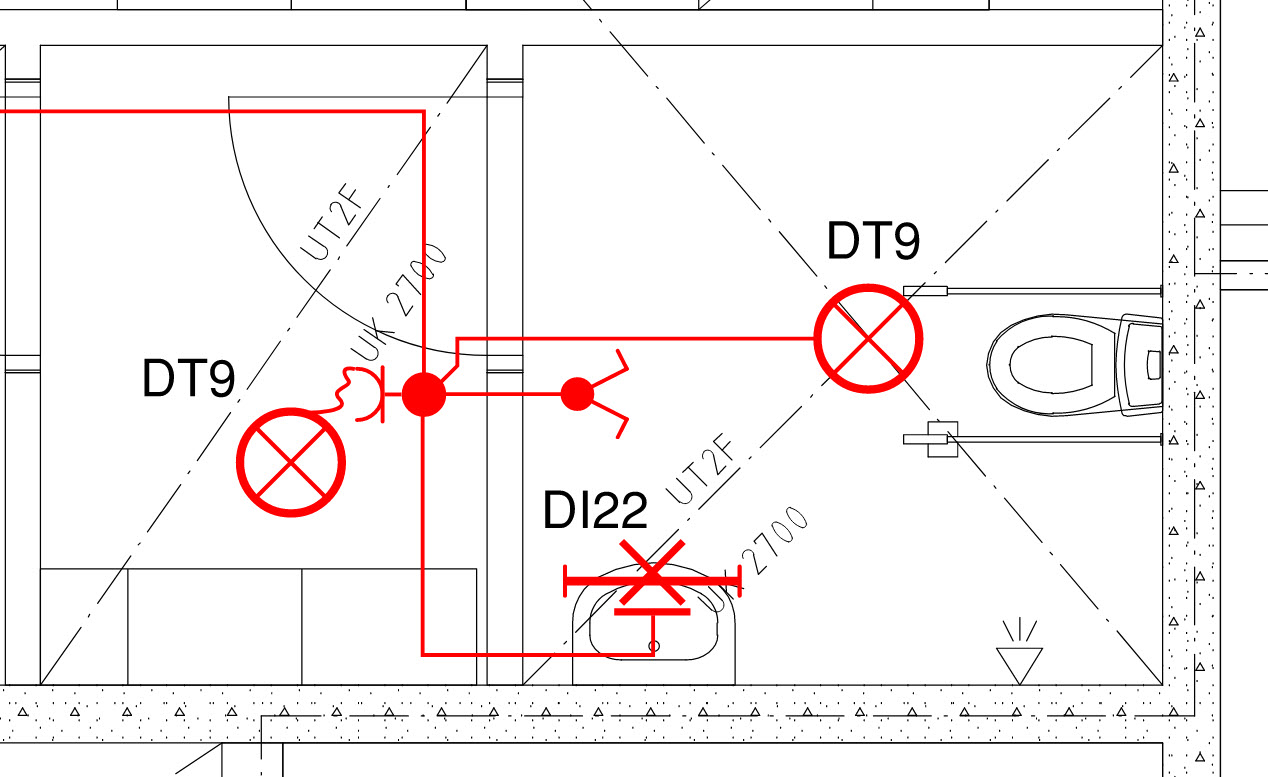

Med SKAPA Elinstallation kan du placera in skalenliga symboler för armaturer och rita ledningsnät med exakta längder genom att ställa in en förbestämd skala eller kalibrera en egen skala utifrån ett referensmått. Det gör det lättare att planera, beräkna och utföra arbetet på ett effektivt och säkert sätt. En skalenlig ritning kan också hjälpa till att förhindra felberäkningar eller missförstånd som kan uppstå om man inte har en tydlig bild av hur installationen ska se ut.

Symbolerna

Alla symboler är detaljrika och framtagna med suverän skärpa. Symbolerna är i vektorformat vilket innebär att de alltid är skarpa oavsett hur mycket man zoomar. Dessutom är de optimerade för att hålla nere filstorleken så att dokumenten du skapar blir lätta att hantera när du navigerar, skriver ut, eller skickar dem.

Fördefinierade litteran

Många symboler har fördefinierade litteran som följer praxis i branschen. De kan dessutom redigeras så de går att anpassa på det sätt som användaren önskar. Det enda som krävs är ett dubbelklick med musen och skriva in det littera som önskas.

Kanalisation och ledningsnät

Med dessa verktyg går det att rita skalenligt, men det bästa är nog den inbyggda mätfunktionen. Alla längder redovisas, även för t.ex. vertikala kabelstegar, och det blir enkelt att se materialåtgång. Det blir även visuellt tydligt var kanalisationen finns och om det finns risk för kollision med någon annan disciplin.

Förteckningstabell

Det finns även en färdig förteckningstabell för att skapa olika förteckningar, tex armatur- eller apparatförteckning. Utrymme för att lägga in produktbilder och produktbeskrivningar. Det fina är att du dessutom kan ändra på teckensnitt, färger, linjer etc. om du så önskar.

Ritningsramar, namnrutor och skalstockar

Färdiga ritningsramar, namnrutor, skalstockar, revideringspilar etc. gör att det blir enkelt att skapa egna proffsiga ritningar. De inbyggda snappunkterna i både ritningsramarna, namnrutorna och skalstockarna underlättar vid utplacering på ritningsbladet.

Namnrutorna omfattar både SIS Bygghandlingar (SS 32207-2022) och den standardiserade namnrutan från Byggbranschens elektroniska affärsstandard (BEAst). Detta förenklar och effektiviserar hanteringen av bygghandlingar genom att använda en gemensam struktur och terminologi för alla parter i byggprocessen.

Namnrutan enligt BEAst underlättar också sökbarheten och återanvändbarheten av bygghandlingar genom att använda en enhetlig metadatastandard som gör det möjligt att identifiera och sortera handlingar efter olika kriterier, såsom handlingstyp, status, ändringsbeteckning, datum, projekt, organisation och person.

Kalkylering och mängdning

Alla symboler, ledningar eller annan måttsättning summeras i Revu´s “Markeringslista”. Det innebär att alla mängder kan sparas och användas för kalkylering. Du kan använda funktionen “utrymmen” eller ange etiketter så att även mängderna redovisas som delsummor per rum etc.

SKAPA Elinstallation är även förberedd för export av mängderna till kalkylprogrammet Bidcon från Elecosoft. Fördelen med det är att det går att associera symbolerna och mätverktygen i SKAPA Elinstallation med kalkylrecept i Bidcon.

I verktygslådan “Mängdningsverktyg” hittar du även färgmarkeringar för den som på klassiskt vis vill mängda med en “färgpenna”.
